Navicom NMEA GPS Stecker

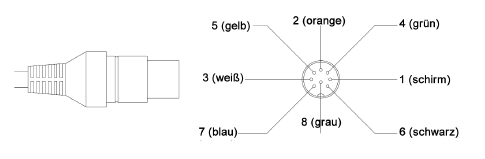

Navicom hat einen speziellen NMEA Stecker

Kabelbelegung für die Funkgeräte RT-550 AIS, RT-650 AIS, RT-650 MOB
NMEA EIN (+) Pin 5 vom GPS Gerät mit 4800 Baud gelb
NMEA EIN (-) Pin 4 vom GPS Gerät mit 4800 Baud grün
NMEA AUS (+) Pin 2 nicht verwendet orange
NMEA AUS (-) Pin 1 nicht verwendet Blank, Schirm
NMEA AUS (+) Pin 7 AIS Ausgang mit 38.400 Baud blau
NMEA AUS (-) Pin 8 AIS Ausgang mit 38.400 Baud grau

Kabelbelegung für das Funkgeräte RT-550 DSC
NMEA EIN (+) Pin 5 vom GPS Gerät mit 4800 Baud gelb
NMEA EIN (-) Pin 4 vom GPS Gerät mit 4800 Baud grün
NMEA AUS (+) Pin 2 nicht verwendet orange
NMEA AUS (-) Pin 1 nicht verwendet Blank, Schirm
NMEA AUS (+) Pin 7 nicht verwendet blau
NMEA AUS (-) Pin 8 nicht verwendet grau


Navicom NMEA GPS Stecker

letzte Änderung 11.2012
